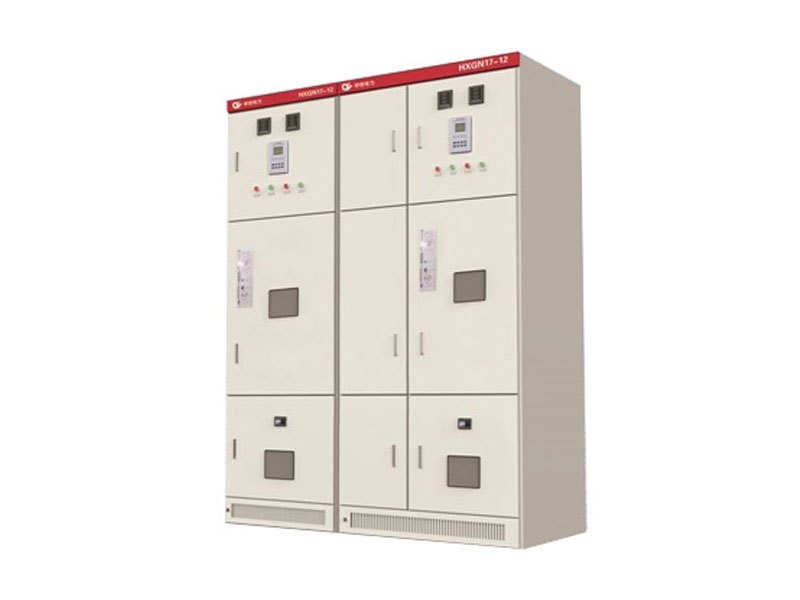

HXGN17-12固定式環網高壓開關設備
關鍵詞：
電力設備
所屬分類：
環網開關設備
產品描述
產品概述
HXGN17-12箱型固定式環網高壓開關設備(以下簡稱環網柜)是6-10KV三相交流50HZ的環網供電和終端供電系統的戶內成套配電裝置。主要適用于礦、住宅小區、高層建筑、學校等配電場所，作為接受和分配電能之用。本環網柜滿足國家標準GB3906(3-35KV交流金屬封閉開關設備)和國際標準IEC298(交流金屬封閉開關設備和控制設備)的要求，并且具有兩部提出的五防 聯鎖功能。
使用環境條件
1 海拔高度：1000m(超過1000m時按國標修正)
2 周圍空氣溫度：上限+40℃下線-25℃
3 相對濕度：日平均值不大于95%，月平均不大于90%
4 沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動場所。
技術參數

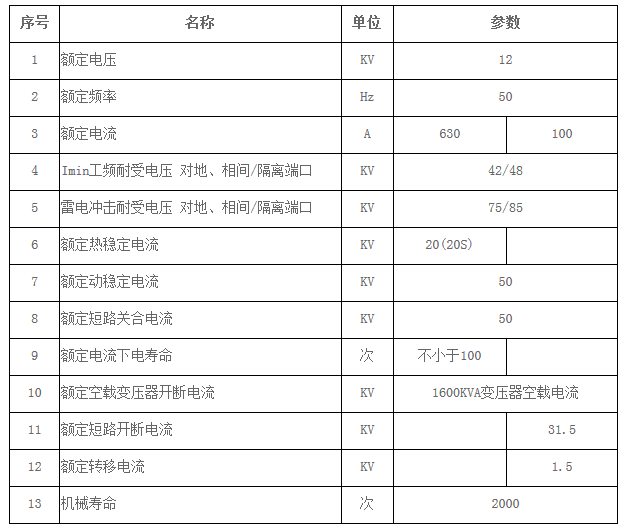

1.環網柜技術參數見表1.

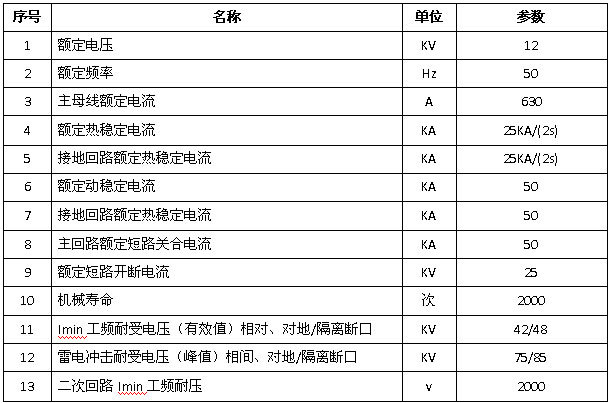

2.環網柜配用的FN12-12D負荷開關及FN12-12DR組合電器技術參數表2.
主電路方案
本開關柜主電路方案共67個，但不包括由于輔助電路控制與保護的變化而派生方案和規格。
結構特點
按負荷開關安裝方式不同，可分為側裝環網柜和正裝環網柜
1、側裝環網柜由電器元件、柜體及聯鎖機構組成。
a.電器元件
電器元件主要有帶側面機構的FNI12-12負荷開關VEI公司ISARC型負荷開關，LKE公司LBS型負荷開關(9)，電流互感器(12)電壓互感器，高壓帶電顯示器(3)等組成，并且全部固定在柜體上。
b. 柜體
側裝環網柜的柜體采用全組裝結構，由骨架(11)、頂板、門板、側封板等組成封板結構，骨架、頂蓋、面板及側封板均由鋼板折彎而成。
c. 聯鎖機構
環網柜內的負荷開關、接地開關、前門板之間設有聯鎖裝置，他們之間的操作關系如下：
(1)負荷開關分閘時，接地開關無法合閘，前門板無法打開：
(2)負荷開關分閘時，接地開關無法合閘，當接地開關處于合閘時，前門板方可打開：
(3)接地開關合閘時，負荷開關無法合閘，前門板無法打開;
(4)接地開關分閘時，負荷開關可以分、合閘，前門板無法打開：
(5)電纜進線柜中，在進線有電時，無論負荷開關處于合閘或者分閘位置，電磁鎖控制前門板，使其無法打開。(除有專用鑰匙緊急解鎖外)。
2、正裝環網柜的結構
正裝環網柜由電器元件、柜體及聯鎖機構組成。
a.電器元件
電器元件主要由無側面操作機構的FN12-12型負荷開關，VEI公司ISARC型負荷開關，LKE公司LBS型負荷開關(8)，電流互感器(11)電壓互感器，高壓帶電顯示器(3)等組成。
b. 柜體
正裝環網柜的柜體采用全組裝結構，由骨架(10)、頂板、門板、側封板以及操動機構(14)等組成
c. 聯鎖機構
環網柜內的負荷開關、接地開關、前門板之間設有聯鎖裝置，他們之間的操作關系如下：
(1)負荷開關分閘時，接地開關無法合閘，前門板無法打開：
(2)負荷開關分閘時，接地開關無法合閘，當接地開關處于合閘時，前門板方可打開：
(3)接地開關合閘時，負荷開關無法合閘，前門板無法打開;
(4)接地開關分閘時，負荷開關可以分、合閘，前門板無法打開：
(5)電纜進線柜中，在進線有電時，無論負荷開關處于合閘或者分閘位置，電磁鎖控制前門板，使其無法打開。(除有專用鑰匙緊急解鎖外)。
3、母線
a.母線可用銅母線或鋁母線制造，
b.母線的漆色與相序

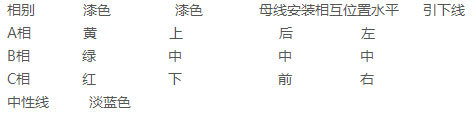

6.6母線(母線的著色相序見表8)
